超声波相控阵与常规超声的原理及优势
2021-01-18

超声波相控阵与常规超声的原理。

超声波相控阵原理与常规超声相似,均基于脉冲反射法原理。因此常规超声检测具有超声波相控阵技术所具有的优势。

若超声波相控阵具有与常规超声相同的优点,则无需开发相控阵。因此超声波相控阵相对于常规超声还是有很多的优势。

(1)超声波相控阵采用S扫法,即可同时具有多个角度的超声,相当于多个角度的探针同时工作,因此超声波相控阵无需锯齿扫查,只需沿焊缝移动探针,即可提高检测效率。适合自动化、批量生产的生产。

(2)超声波相控阵可具有聚焦功能,而常规超声(除聚焦探头外)一般不具有聚焦功能,因此超声波相控阵检测比常规超声具有更高的灵敏度和分辨率。

(3)超声波相控阵探测可同时具有B扫、D扫、S扫和C扫,并可通过建模,形成三维立体图形,缺陷显示非常直观,即使不懂NDT的人也能看到,而常规超声只能通过波形来分辨缺陷。

(4)超声波相控阵能够探测复杂的工件,如涡轮叶片的叶根,常规超声探测由于探针声束角度单一,存在较大的盲区,导致漏检。而且相控阵能快速、直观地进行检测。

感谢大家耐心看完超声波相控阵小编分享的文章,如果有需要了解更多超声波相控阵和无损检测设备的相关知识,欢迎联系我们,新兴日祥24小时竭诚为您服务!

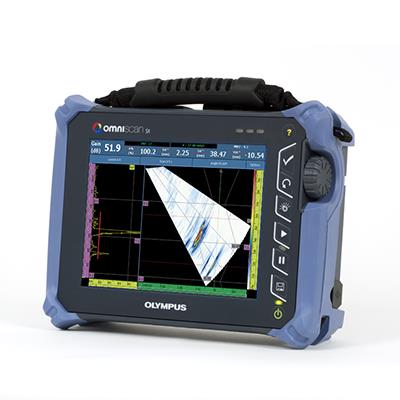

OmniScan SX超声波相控阵
